帶傳動實驗臺
更新時間：2024-07-24 09:54:13 點擊次數：389 次

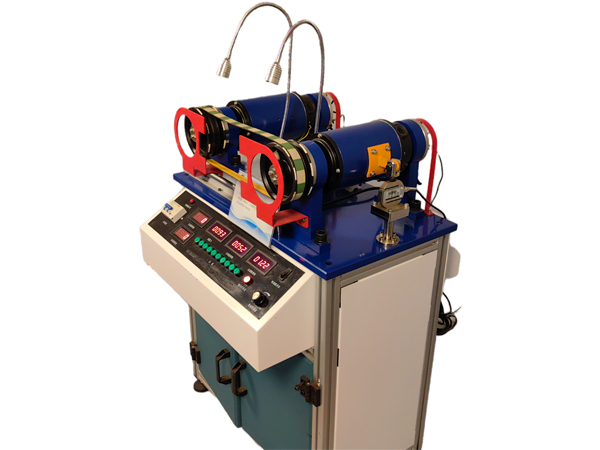

帶傳動實驗臺用于機械設計、機械基礎教學、測定平帶與V帶傳動效率及滑動系數、觀察帶傳動彈性滑動現象。電動機安裝在滑動機座上，通過螺旋裝置調整傳動帶的預緊力。電動機與發電機分別由一對滾動軸承座支撐，電動機與發電機外殼上裝有擺臂，工作時擺臂施壓力給力傳感器，從而求得傳動帶預緊力與轉動力矩。
特點一，實驗臺上安裝兩個頻閃燈，可直接觀察帶傳動時彈性打滑現象；
特點二，為實現數據精準采集與顯示，單獨開發了單片機系統；
主要技術參數：
帶輪直徑：D1=D2=120㎜；
平帶尺寸：長度1088㎜，寬度20㎜，厚度2㎜；
V帶型號：SPZ-1077LW；
張緊力傳感器：量程30㎏，精度0.1％；
壓力傳感器：量程10㎏，精度0.1％；
驅動電機：功率700W，調速范圍0-1500rpm，電壓220V；
負載發電機：功率700W，負載變動范圍0-600W（10級變載），電壓220V；
頻閃燈：功率1W x 2；
實驗臺外形尺寸：760㎜x 650㎜x 980㎜；
實驗臺重量：200㎏；
