GJ-BS-II步進輸出機
更新時間：2024-07-23 09:48:43 點擊次數：117 次

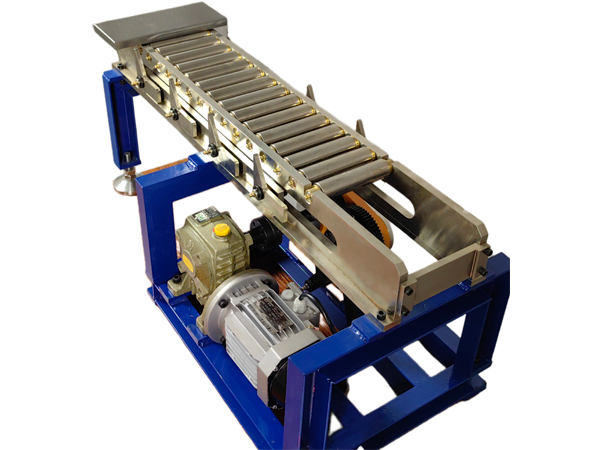

電動機通過蝸桿減速器和開式齒輪傳動帶連桿機構運動，通過連桿機構帶動滑車往復運動。當滑車向前運動時，其上的角形推塊推動安放于滾軸上的工件移動，工件移動到一定位置后，滑車后退，角形推塊翻轉從工件底部滑過，開始下一個工件的推進，從而實現對工件的步進輸出。
BS-I型步進輸送裝置獲黑龍江省高等學校教學成果二等獎。
技術參數如下：
電動機：功率P=180W，轉速n=1400rpm；
電源：380V，50Hz；
蝸桿減速器：傳動比i=50，中心距a=50；
滑車往復速度：14次/min；
工作臺尺寸：長x寬=900㎜x 155㎜；；
外形尺寸：長x寬x高=1070㎜x 400㎜x 385㎜；
重量：140kg；
?、鄮Чぷ靼缸?/p>
